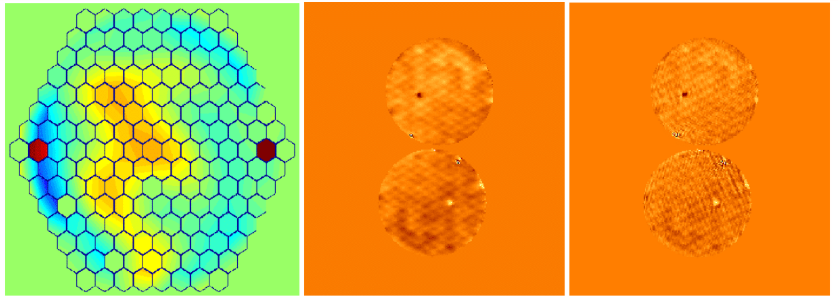

De gauche à droite : Miroir secondaire adaptatif (ASM) avec les segments en rouge impliqués dans les tests de l'algorithme "bisymmetric pupil deconvolution", et la couleur des autres segments indique la carte des décalages NCPA appliquée à l’ASM ; mesure de phase dOTF sans déconvolution; et mesure de phase dOTF après déconvolution.

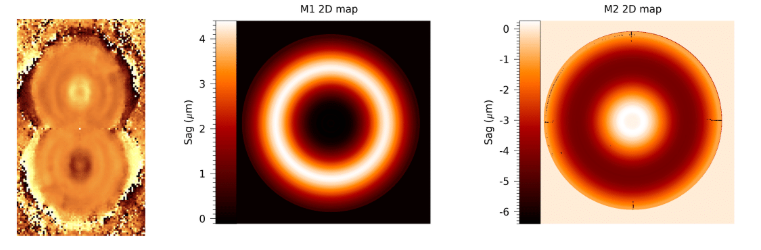

De gauche à droite : mesure de phase dOTF avec les miroirs PIAA M1/M2, contrôle métrologique des miroirs PIAACMC à l’aide d’un interféromètre ZYGO (carte 2D de M1 et M2 obtenue sur un diamètre de 12 mm). En comparant les mesures de phase dOTF avec et sans les miroirs PIAA M1/M2, la contribution de l’unité PIAA a été estimée à 82 nm RMS, un résultat très proche de celui obtenu avec l’interféromètre ZYGO (71 nm RMS).
Plus de détails dans notre papier SPIE 2024 : Differential optical transfer function (dOTF) wavefront sensing with the SPEED test-bed
